室外安装


1. 选择场地:

小耳朵,首先要观察安装点前方有没有障碍物,还要遵守社区的有关规定。如果您打算放在阳台注意不要让金属栏杆和水泥墙挡住信号。一般来说,在中国接收W5,西南方向 10-20 度仰角不得有建筑物或密集木遮

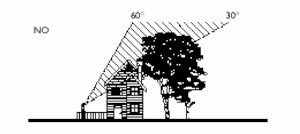

有障碍物,阻挡信号

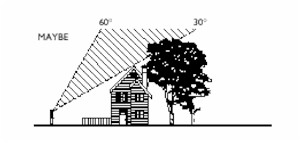

有障碍物,阻挡部分信号

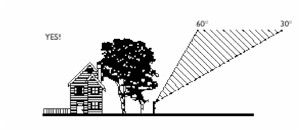

无障碍物,理想安装点

2. 安装天线

  • 小耳朵可以安装在屋顶,阳台,地面,墙上,铁柱上。高度不是决定因素,主要是看小耳朵前方是否有障碍物阻挡。也可安在室内的窗前,一般的塑料膜、薄布、玻璃对电波的影响不大。

铁柱 地面 阳台 墙上 屋顶

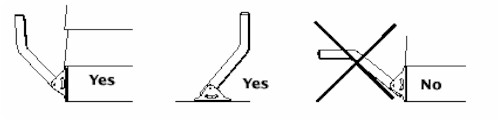

  • 小耳朵天线的底座与小耳朵天线连接的轴一定要垂直于地面,这样才能决定正确的仰角,否则仰角数据于实际仰角位置有差距,调试会很困难。可以用水平尺进行测量,如下。

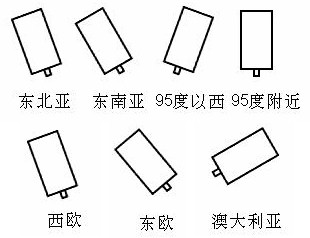

  • 降频器安装在其脖子的中间部位。此外,不同地区由於极化角不同,降频器的方向也有差别,请按照以下说明把降频器放在正确位置上,否则完全收不到信号,或使部分频道看不到。

降频器安装在其脖子的中间部位 下午5点钟位置
美东地区
下午6点钟位置
美中地区
下午7点钟位置
美西地区

在中国接收W5,和以上的美东地区、东南亚情况类似,极化角应该在3点(或9点)左右。

  • 装地线:在室外安装小耳朵,装地线非常重要!请察看您屋子侧面的CABLE或电话线入口,每个 HOUSE 都在修建时安装了地线,您可将小耳朵地线与此地线连接,也可根据地线安装要求另装一根地线。

3. 系统连接

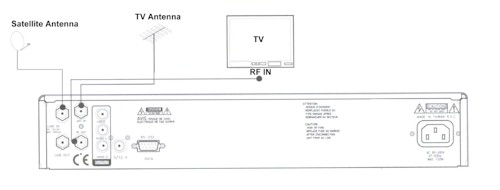

  • 直接连线接收机至电视机

将卫星天线连接到接收机的 LNB IN 入口,连接接收机的 RF OUT 出口和 电视机的 RF IN 入口(也可用红黄白三线直接连接),如有室外普通天线,将其连接到接收机的 ANT IN 入口。

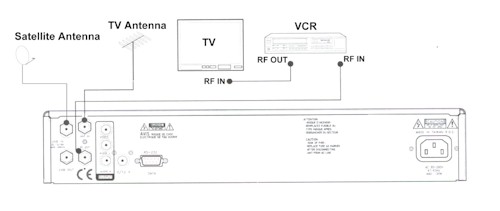

  • 通过VCR 连线

将卫星天线连接到接收机的 LNB IN 入口,连接接收机的RF OUT 出口和VCRRF IN 入口(也可用红黄白三线直接连接),连接VCRRF OUT 出口至电视机的RF IN 入口(也可用红黄白三线直接连接),如有室外普通天线,将其连接到接收机的 ANT IN 入口。



3. 调试信号

根据这里提供的仰角和方位角数据,调试信号。观察接收机或解码器信号强度(Strength)和质量(Quality)的比率变化。一般来说,当接收到信号时,质量(Quality)的比率变化很明显,如比率在55%以上,或颜色发生变化,或有图象显现。此时应继续微调,使信号质量增加到其稳定值范围(每种接收机的稳定范围不同)。可以在现有仰角基础上,增加1度调调,或较少1度调调,可以找到最强信号。

4. 疑难解答:

如果不能发现信号,请检查以下各项是否正确:

  • 在天线前方是否有障碍物阻挡,如建筑物,大树等。可沿着天线盘子装降频器的轴方向看,在此轴方向以上不应有障碍物。

  • 天线底座轴是否垂直,如不垂直,则仰角就不准了。

  • 降频器方向要对,不然只能接收到部分信号,表现为有些台看不到,或完全没有信号。



 室内安装
